Gyproc GK system i en nivå - Montering av GK-upphängning - varianter

Infästning i ovanliggande konstruktion ska göras med lämplig metallinfästning, t.ex. skruv, öglebult – använd inte plastplugg.
Beroende på önskad säkerhetsnivå, bör man säkerställa att infästningen i ovanliggande konstruktion kan klara 4–7 gånger den faktiska belastningen.
Kontrollera genom att göra utdragstester på aktuell infästning och upphängning.
Säkerställ dessutom att upphängningen sitter kvar i infästningen och inte frigörs om hela undertakskonstruktionen "lyfts".



1

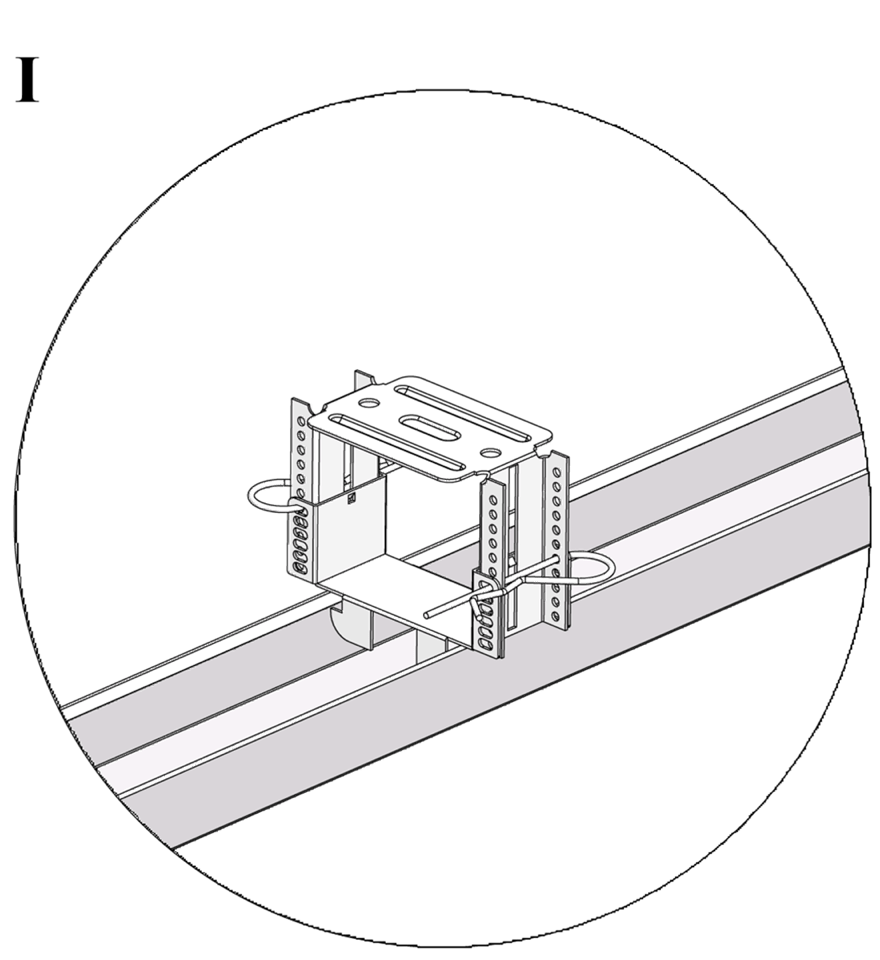

GK 23 Justerbar infästning

  • Fästs mot horisontell yta
  • Klickas på GK-profiler
  • Montagehöjd = c:a 60–110 mm
  • Belastning: Max. 0,4 kN per upphängning

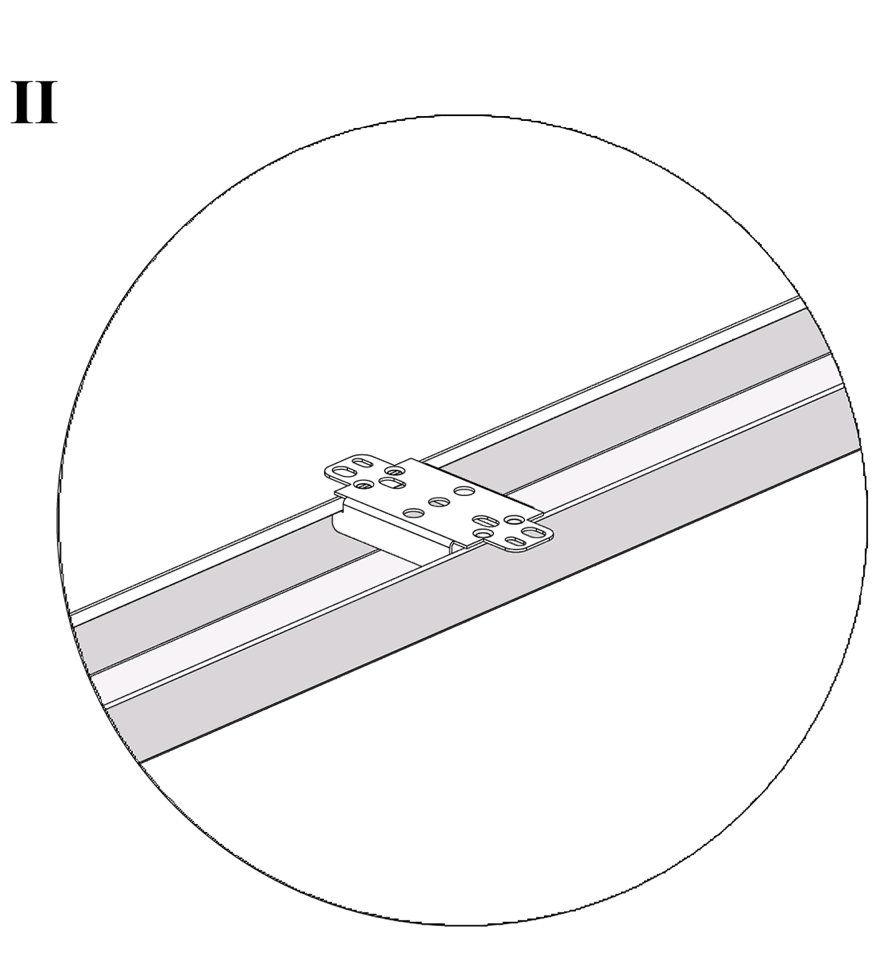

GK 24 Fast infästning

GK 24 Fast infästning

  • Fästs mot vertikal eller horisontell yta
  • Klickas på GK-profiler
  • Montagehöjd = c:a 30 mm
  • Belastning: Max. 0,4 kN per upphängning

3

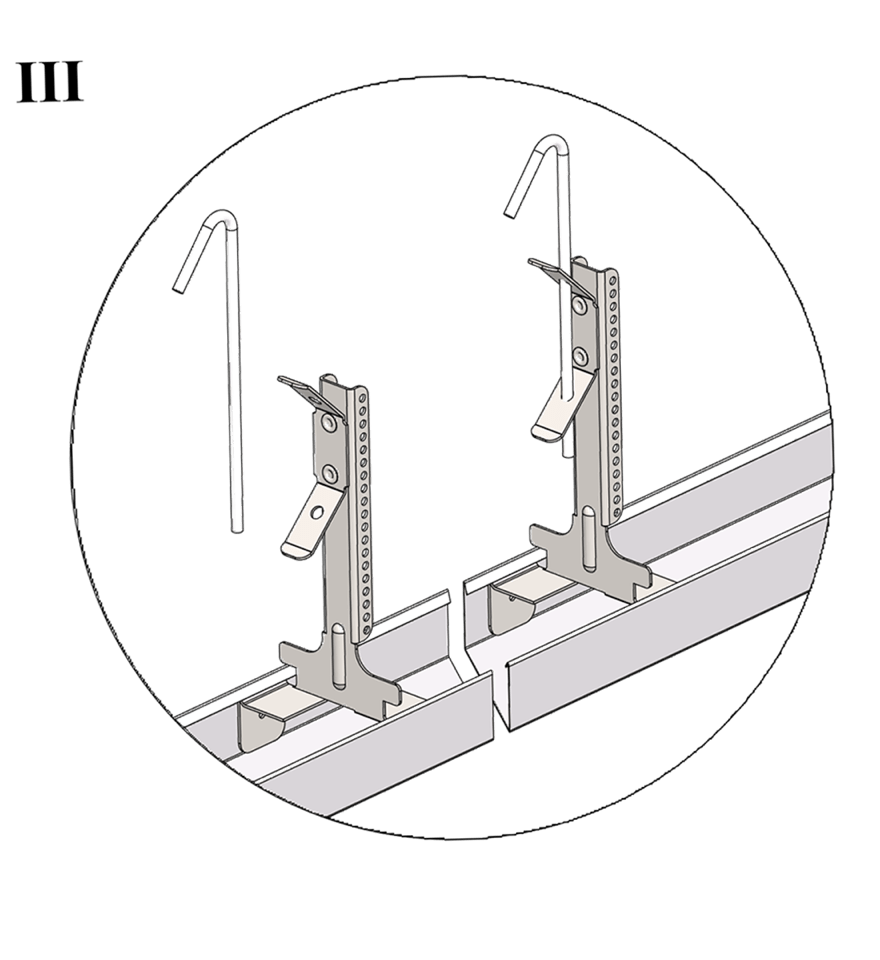

GK 26-25 Justerbar upphängning bas och GK 25 Upphängartråd (2 produkter)

  • Hängs upp i öglebult
  • Klickas på GK-profiler
  • Montagehöjd = c:a 150–1000 mm (det finns upphängartråd med olika längd)
  • Belastning: Max. 0,4 kN per upphängning

4

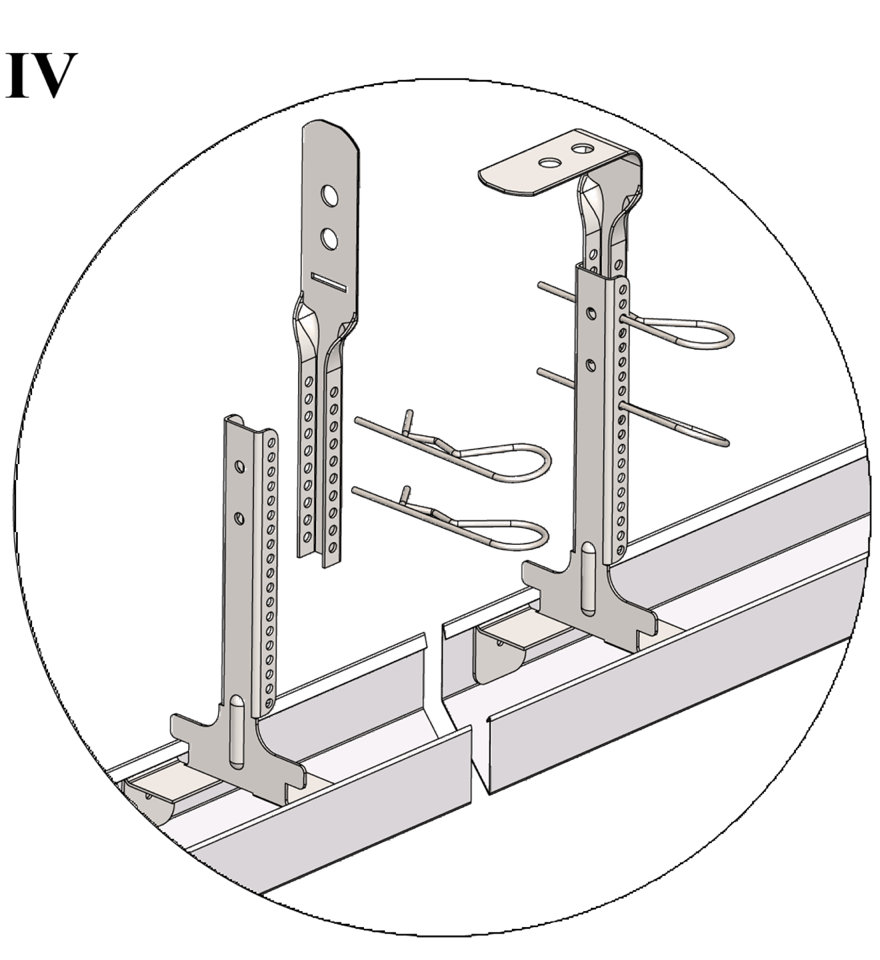

GK 26-27 Justerbar upphängning bas, GK 27 Justerbar upphängning topp och GK 29 Fjädersprint (4 produkter)

  • Fästs mot horisontell yta
  • Klickas på GK-profiler
  • GK 26-27 och GK 27 sammanfogas med 2 st. GK 29 Fjädersprint
  • Montagehöjd = c:a 175–1000 mm (det finns upphängningstopp med olika längd)
  • Belastning: Max. 0,4 kN per upphängning

5

GK 28 Justerbart direktfäste

  • Fästs mot horisontell yta
  • Skruvas till bärprofilen
  • Montagehöjd = c:a 100–200 mm
  • Belastning: Max. 0,4 kN per upphängning

6

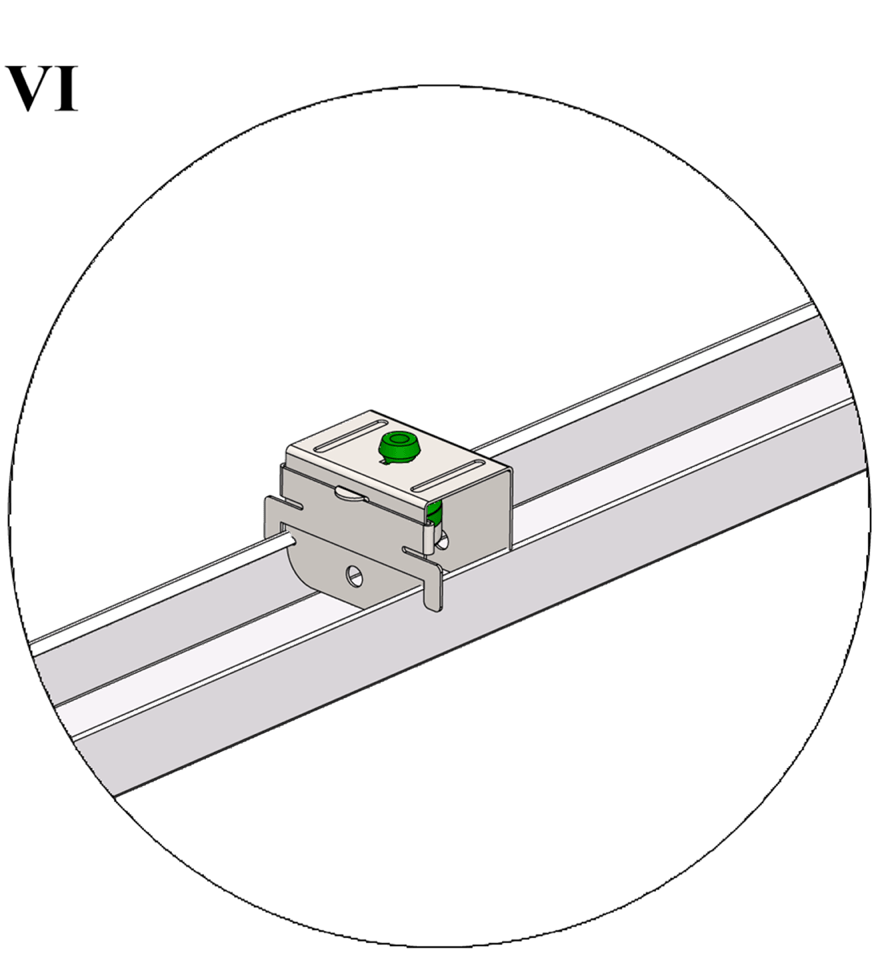

GK 40 Vibrationsdämpande upphäng för medelhöga och höga frekvenser

  • Fästs med gängstång till GK 45 Topp (eller alternativ infästning)
  • Montagehöjd = c:a 65 mm
  • Belastning: Max. 0,4 kN per upphängning (Optimal belastning 0,2 kN)
  • Observera att höjdjustering av profiler är speciell eftersom upphängningarna kan komprimeras.

7

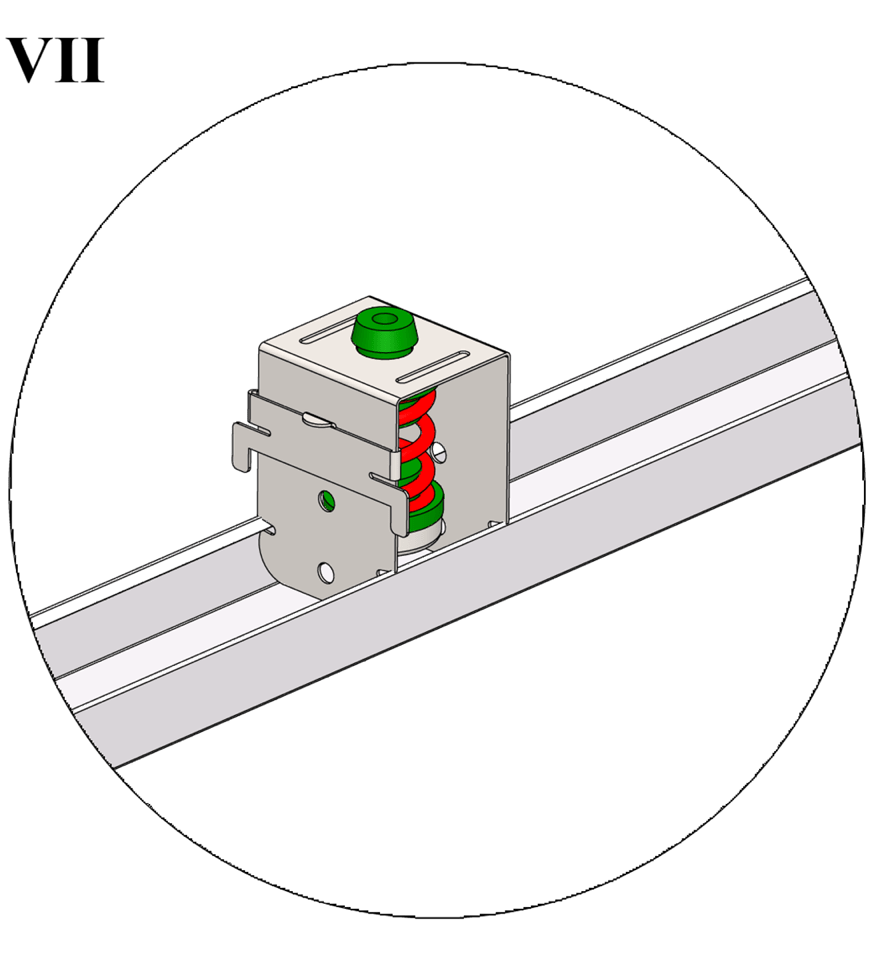

GK 41 Vibrationsdämpande upphäng – från låg till hög frekvens

  • Fästs med gängstång till GK 45 Topp (eller alternativ infästning)
  • Montagehöjd = c:a 105 mm
  • Belastning: Max. 0,4 kN per upphängning (Optimal belastning 0,2 kN)
  • Observera att höjdjustering av profiler är speciell eftersom upphängningarna kan komprimeras.

8

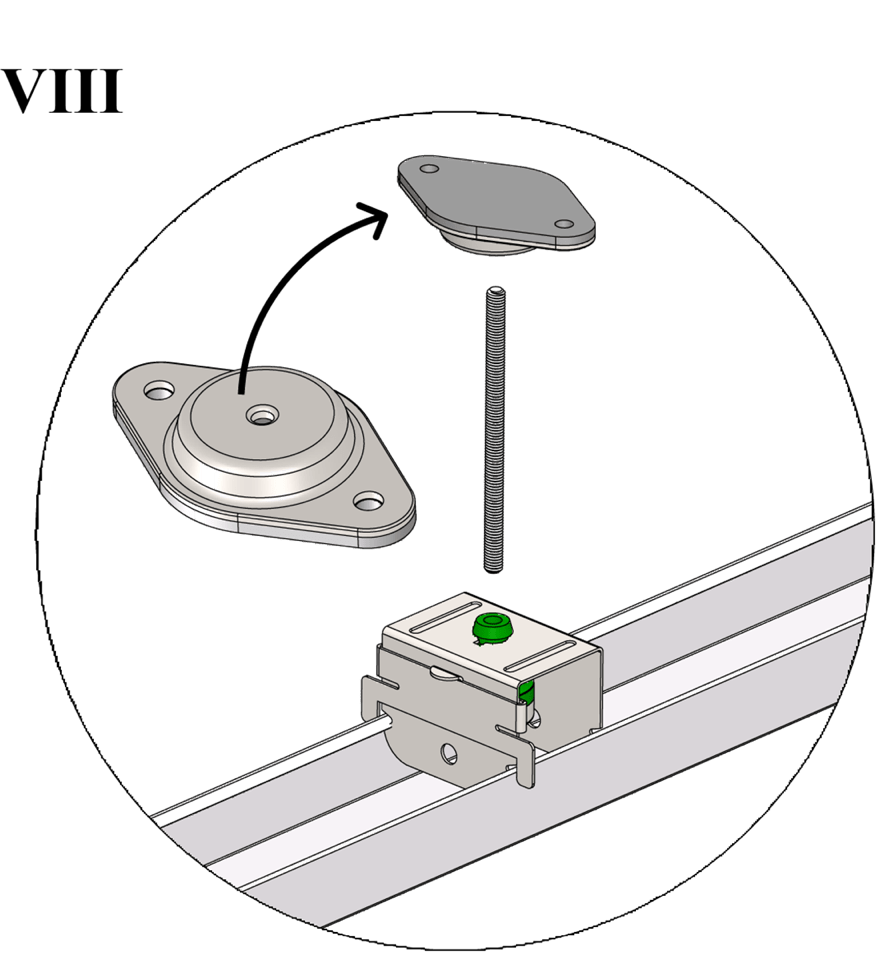

GK 45 Topp

  • Ankarplatta för gängstång (gängstång ej Gyproc-produkt)
  • Används tillsammans med GK 40 eller GK 41 Vibrationsdämpande upphäng
  • Belastning: Max. 0,4 kN per upphängning
